功能特點：

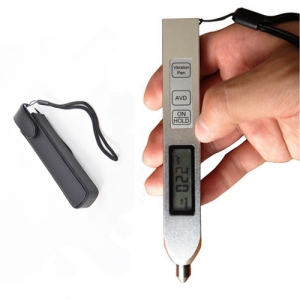

DT6300測振筆的加速度檔具有高低頻分檔功能，使判斷滾動軸承和齒輪箱故障成為可能。分別測量振動加速度高頻值（HI）和低頻值（LO）并進行比較：當高頻值小于低頻值時，說明振動主要由低頻引起的，應按速度標準判定，可以考慮軸系類故障，如轉子不平衡、軸彎曲、軸不對中、基礎松動等；當高頻值大于低頻值5倍以上時，說明振動主要由高頻引起的，可考慮軸承、齒輪類故障，如滾動軸承磨損、齒輪斷齒等。
各種機械振動的振源主要來自于結構設計、制造、安裝、調試和環境本身。振動的存在必然要引起結構疲勞損傷、零部件磨損和沖擊破壞等故障。對于低頻振動，主要應考慮疲勞強度破壞性質的位移破壞；對于1KHz以上的高頻振動，主要應考慮沖擊力和共振破壞。理論證明，振動部件的疲勞與振動速度成正比，振動所產生的能量與振動速度的平方成正比，能量傳遞的結果造成磨損和其它缺陷。因此，在振動判定標準中，無論從疲勞損傷還是磨損等缺陷來說，以速度標準最為適宜。
通過測量旋轉機械振動的速度，將其與振動烈度判據（10Hz～1kHz）－ISO2372標準相比對便可得知設備的運行狀態。
技術參數
|
型號 |
DT6200 |
DT6300 |
|
振動傳感器 |
一體式環形剪切型加速度傳感器 |
|
|
測量范圍 |
0.1mm/s-199.9mm/s |
加速度：0.1～199.9m/s2（峰值） 速度： 0.1～199.9mm/s （有效值） 位移： 0.001～1.999mm（峰-峰值） |
|
頻率范圍 |
10Hz～1KHz |
加速度：10Hz～1kHz（LO） 1kHz～15kHz（HI） 速度： 10Hz～1kHz 位移： 10Hz～500Hz |
|
精度 |
±5％±2 |
|
|
顯示 |
三位半液晶顯示 |
|
|
采樣周期 |
1秒 |
|
|
保持功能 |
松開“ON/HOLD”鍵，顯示的振動值將被保持 |
|
|
電源 |
2節LR44/SR44 |
|
|
電池壽命 |
連續使用大約5小時 |
|
|
電源開關 |
按“ON/HOLD”鍵，電源上電，松開大約1分鐘后電源自動斷電 |
|
|
使用條件 |
溫度：0～50℃
濕度：≤90%RH |
|
|
體積 |
152mm×22mm×16mm |
|
|
重量 |
約165g（含兩節電池） |
|
標準配置
|
名稱 |
數量 |
名稱 |
數量 |
|
主機 |
1臺 |
使用說明書 |
1份 |
|
螺絲刀 |
1把 |
合格證 |
1份 |
|
鈕扣電池 |
2節 |
包裝盒 |
1個 |
